關于未注明垂直度平行度形位公差的規定
深圳市米米自動化2025.2.5

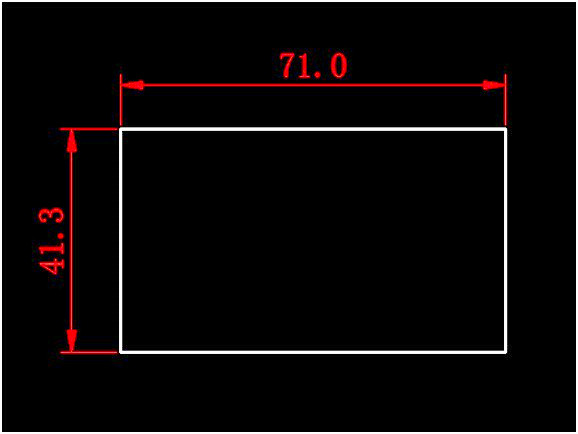

在機械零件圖中，經常看到一些如下圖所示的情況，圖中沒有標明上下面的平行度，以及左右兩面對上下大面的垂直度，那么，制造者是否可以認為平行度垂直度不需要考慮，哪怕做成斜面的也可以？ 當然不是。
如果零件圖中沒有標明平行度、垂直度之類的行位公差，不等于就可以制造成不平行的、不垂直的產品。沒有標明平行度公差的平行平面，以及未注明垂直平面，都應該符合國家規定的未注明公差標準。

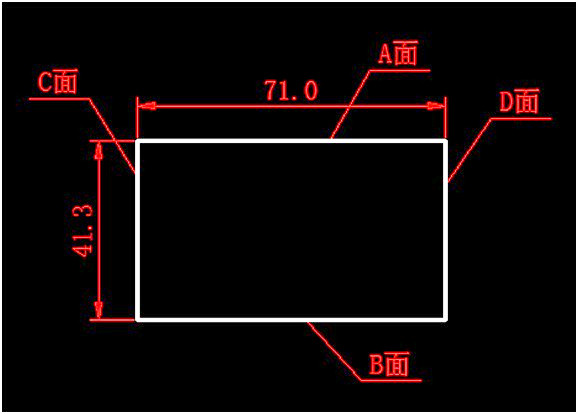

如下圖所示，圖紙中未注明A面對B面的平行度公差，也沒有注明C和D面對A面的垂直度公差，那么，制造者就必須遵循國家標準中有關未注明形位公差的標準.
國家標準中，有關于未注明尺寸公差和形位公差的有關規定。這里主要敘述未注明行位公差。

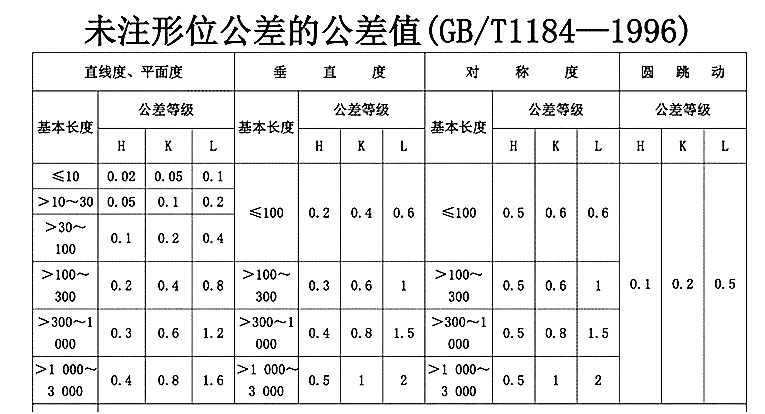

如下圖所示，是國家標準中，關于未注明形狀和位置公差的規定，圖中規定了不同尺寸段的有關高、中、低等未注明形位公差的公差值。
圖中看出，零件基本長度30~100的尺寸范圍，垂直度公差等級為H（高）的，取0.2mm， 公差等級為K（中）的，取0.4mm，公差等級為L（低）的，取0.6mm。也就是說，前圖所示的零件，基本尺寸在30~100之間，A, B兩面對C，D兩面的垂直度，如果是按照高精度的要求，應該取0.2mm。關于平行度和角度未注明公差值，一般按照垂直度來取。
應該了解一下，國家標準中規定的未注明公差值，只代表對機械行業的大致總體要求，一般來說，對于鍛造、鑄造的有關企業，該標準可能偏高，可以取L（低）值。但對于精密制造的有關行業，該標準偏低，應該取H（高）值。為了質量競爭，許多企業對于未注明公差值，有內部的企業標準。企業標準一般高于國家標準，在不大幅度提高制造成本的基礎上，提高未注明公差要求，可以使企業在產品質量競爭中，位于不敗之地。有的國外的企業標準，未注明垂直度平行度達到了0.02以內。我們測量過德國某企業出產的鋁型材，截面尺寸公差在0.01左右，達到了普通CNC加工的標準。在某些企業，企業標準是企業的機密，也是競爭的法寶。
